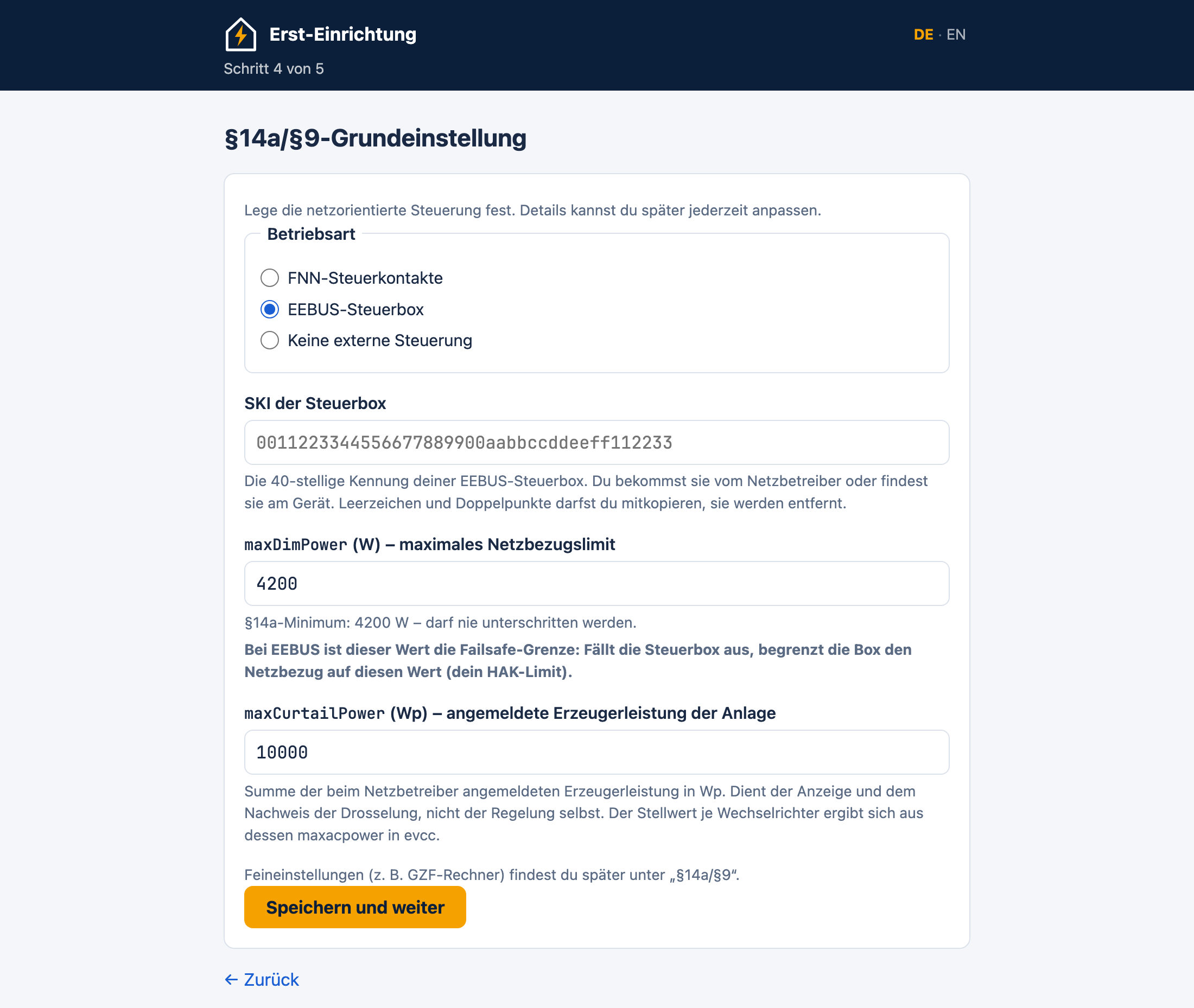

Dieses Kapitel erläutert die Felder aus Schritt 4 (Abb. 4 in „Der Einrichtungs-Assistent") und der späteren Seite „§14a/§9".
Betriebsart
| Betriebsart | Bedeutung |
|---|---|
| FNN-Steuerkontakte | Der Netzbetreiber liefert die Signale über potentialfreie Kontakte (Rundsteuer-/FNN-Steuerbox), die an die digitalen Eingänge der Box angeschlossen sind. |
| EEBUS-Steuerbox | Die Steuerung erfolgt über eine EEBUS-Steuerbox im Heimnetz (Ethernet). Einzutragen sind die SKI der Steuerbox sowie beide Leistungswerte (maxDimPower und maxCurtailPower) – siehe unten. |
| Keine externe Steuerung | Es wird keine §14a/§9-Steuerung an evcc geschrieben. Zum Aktivieren wähle FNN-Kontakte oder EEBUS. |
Signale (bei Betriebsart FNN-Steuerkontakte)
Ein Signal gilt als „aktiv", wenn der Netzbetreiber es schaltet. Aktiv bedeutet Abregelung beziehungsweise Begrenzung:
| Signal | Wirkung bei aktivem Signal |
|---|---|
| W3 | Einspeisung auf 0 % begrenzen (§9) |
| W4 | Netzbezug auf maxDimPower begrenzen (§14a) |
| S1 | Einspeisung auf 60 % der installierten Leistung begrenzen (§9) |
| S2 | Einspeisung auf 30 % der installierten Leistung begrenzen (§9) |
Sind mehrere Signale gleichzeitig aktiv, gewinnt immer das restriktivste (W3 = 0 % vor S2 = 30 % vor S1 = 60 %). Ist kein Signal aktiv, gilt 100 % (keine Abregelung).
maxDimPower – maximales Netzbezugslimit
Die Obergrenze, auf die der gesamte Netzbezug bei einer §14a-Anforderung begrenzt wird (dein individuelles Hausanschluss-Limit). Bei FNN-Steuerkontakten erscheint das Feld, sobald du das Signal W4 angehakt hast; bei der Betriebsart EEBUS-Steuerbox ist es immer auszufüllen.
§14a-Minimum: maxDimPower darf 4200 W nie unterschreiten. Bei mehreren steuerbaren Verbrauchseinrichtungen kann der Mindestwert höher liegen (Gleichzeitigkeitsfaktor GZF). Der GZF-Rechner auf der Seite „§14a/§9" hilft bei der Berechnung.
maxCurtailPower – installierte Erzeugungsleistung
Die Summe der beim Netzbetreiber angemeldeten Erzeugungsleistung deiner PV-Anlage (in Wp). Dieser Wert ist die 100-%-Basis, auf die sich die Prozentstufen der Signale S1/S2/W3 beziehen; er dient der Anzeige und dem Nachweis der Drosselung. Wie stark ein einzelner Wechselrichter tatsächlich abgeregelt wird, ergibt sich aus dessen eigener Leistungsangabe in evcc.
Bei FNN-Steuerkontakten erscheint das Feld, sobald du eines der Signale W3, S1 oder S2 angehakt hast. Bei der Betriebsart EEBUS-Steuerbox ist der Wert Pflicht – ohne die angemeldete Erzeugungsleistung lässt sich ein Einspeise-Limit der Steuerbox nach §9 nicht durchsetzen.
Kontaktprinzip (Arbeitsstrom/Ruhestrom)
Nur bei Betriebsart FNN-Steuerkontakte. Für jedes Signal (S1, S2, W3, W4) lässt sich getrennt festlegen, ob es als Arbeitsstrom (Voreinstellung) oder als Ruhestrom ausgewertet wird. So passt sich die Box an die Vorgabe des jeweiligen Netzbetreibers an, ohne dass umverdrahtet werden muss. Die Fachkraft stellt das Prinzip bei der Inbetriebnahme gemäß Anschlussplan ein – ausführlich erklärt in Kapitel „Kontaktprinzip".
EEBUS-SKI (bei Betriebsart EEBUS-Steuerbox)

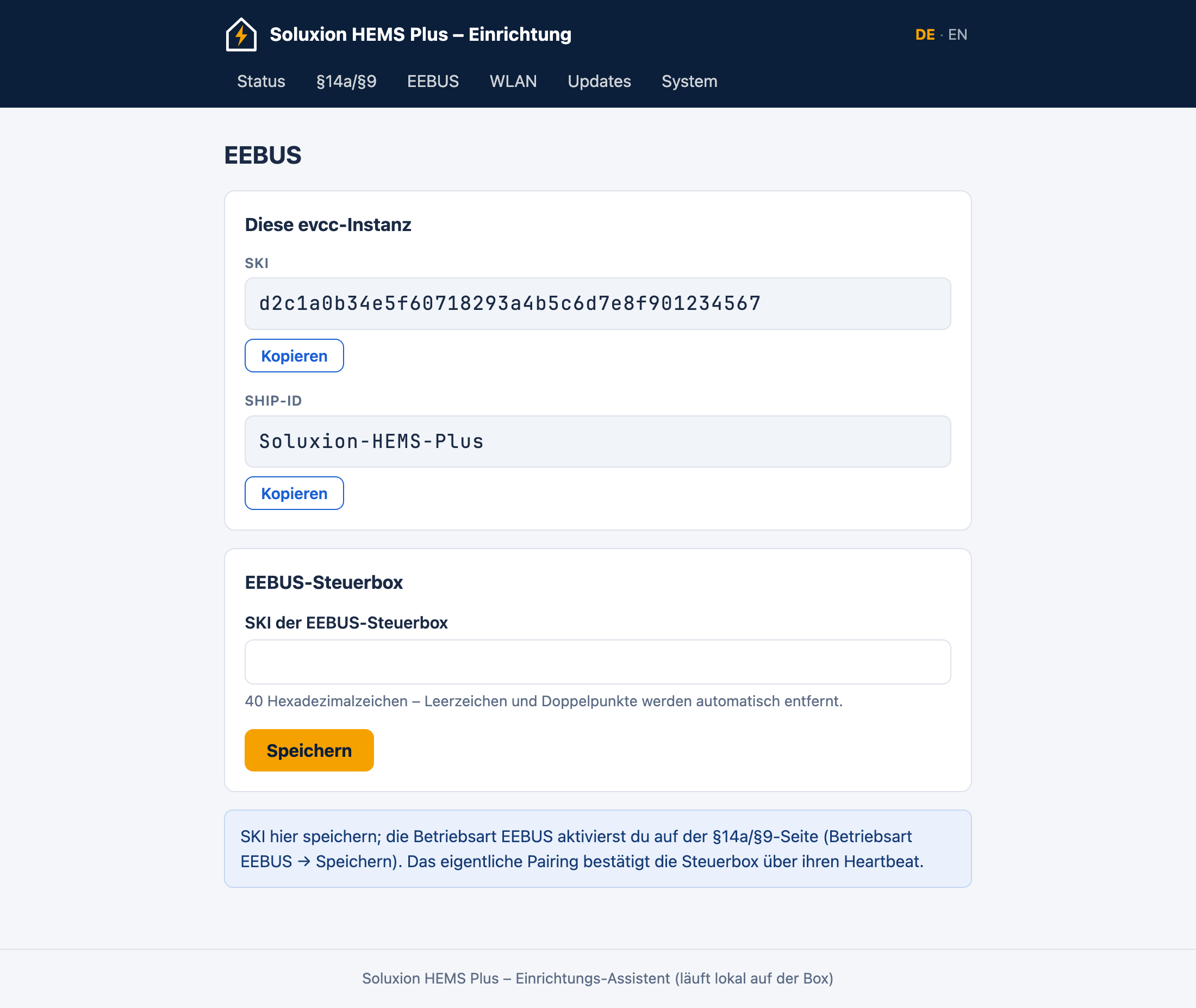

Auf der Seite „EEBUS" zeigt die Box ihre eigene SKI und SHIP-ID an (zum Kopieren) und bietet ein Feld für die SKI der EEBUS-Steuerbox (40 Hexadezimalzeichen).
Trage die SKI der Steuerbox ein und speichere sie. Die Betriebsart EEBUS aktivierst du danach auf der Seite „§14a/§9". Das eigentliche Pairing bestätigt die Steuerbox über ihren Heartbeat. Fällt die Steuerbox aus (Heartbeat-Verlust), begrenzt die Box vorsorglich die Einspeisung auf 0 % und den Netzbezug auf maxDimPower.
Drei Angaben gehören zusammen: Die Betriebsart EEBUS lässt sich nur speichern, wenn neben der SKI auch maxDimPower und maxCurtailPower ausgefüllt sind. Fehlt einer der beiden Leistungswerte, weist die Box die Eingabe mit einer Meldung zurück – die Vorgaben der Steuerbox wären sonst nicht durchsetzbar. Im Einrichtungs-Assistenten (Schritt 4) stehen alle drei Felder direkt untereinander; später findest du die SKI auf der Seite „EEBUS" und die beiden Leistungswerte auf der Seite „§14a/§9".
Hinweis – nur eine LAN-Buchse: Die Box hat eine einzige RJ45-Buchse. Nutzt du diese für die Netzwerkverbindung der Box (LAN), wird die EEBUS-Steuerbox nicht direkt an die Box gesteckt. Sie wird – wie die Box selbst – in dein Heimnetz (Router/Switch) eingebunden; Box und Steuerbox kommunizieren dann über dein LAN (EEBUS läuft über IP).
